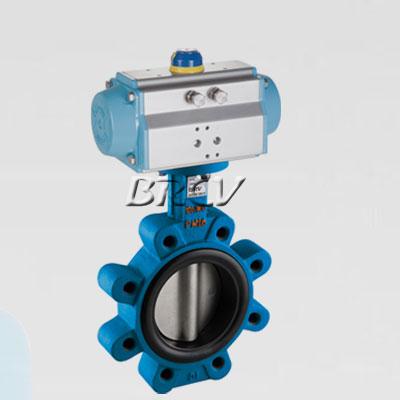

氣動蝶閥是以壓縮空氣為動力（正常情況下供氣壓力為0.4~0.6MPa），通過活塞齒條與齒輪的機械傳動， |
|||||||||||||||||||||||||||||
| 來帶動閥軸和閥板0-90°的旋轉即閥門開啟關閉。 | |||||||||||||||||||||||||||||
| 采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠； | |||||||||||||||||||||||||||||
| 大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式 | |||||||||||||||||||||||||||||
| 1、氣動蝶閥齒輪式雙活塞，輸出力矩大，體積小。 | |||||||||||||||||||||||||||||
| 2、氣缸選用鋁金材料，重量輕、外形美觀。 | |||||||||||||||||||||||||||||
| 3、可在頂部、底部安裝手動操作機構。 | |||||||||||||||||||||||||||||
| 4、齒條式連接可調節開啟角度、額定流量。 | |||||||||||||||||||||||||||||
| 5、蝶閥執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。 | |||||||||||||||||||||||||||||
| 6、IS05211標準連接為產品的安裝更換提供了方便。 | |||||||||||||||||||||||||||||
| 7、中間的調節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。 | |||||||||||||||||||||||||||||
| 主要附件： | |||||||||||||||||||||||||||||
| (氣動蝶閥的附件主要有：電磁閥，定位器、增壓閥、保位閥、減壓閥、過濾器、油霧器、位置反饋器、離合式手操機構。 |
|

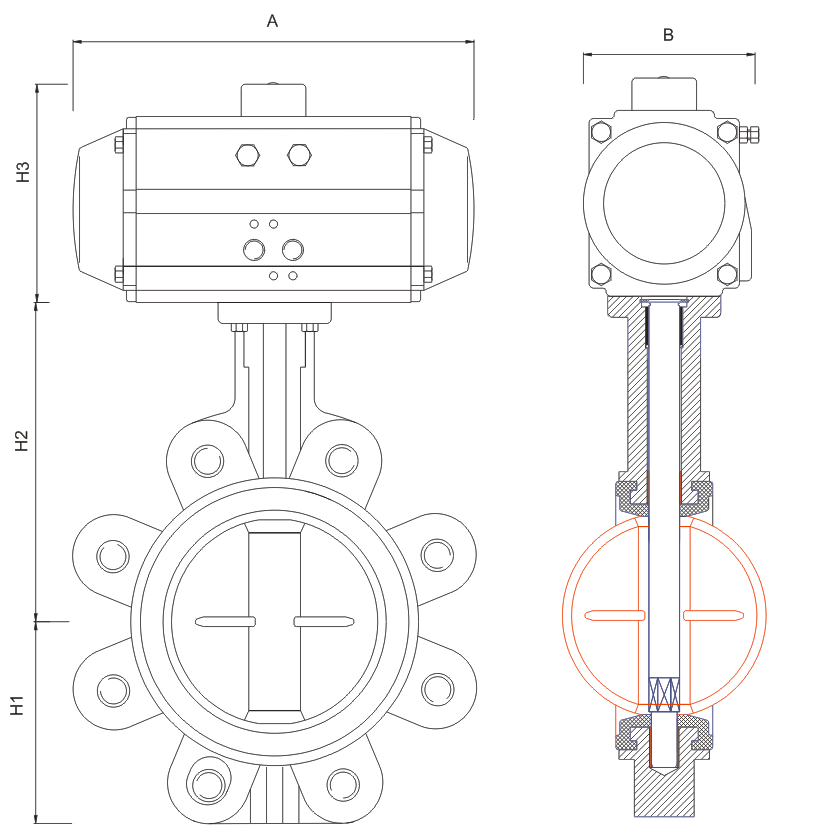

規格型號 |
H1 |
H2 |
H3 |
A |
B |
|
DN50 |
65 |
143 |
102 |
153 |
81 |
|
DN65 |
71 |
155 |
102 |
153 |
81 |
|
DN80 |
77 |
162 |
118 |
203 |
92 |
|
DN100 |
107 |
181 |
134 |
238 |
105 |
|
DN125 |
122 |
197 |
148 |
258 |
119 |
|
DN150 |
150 |
210 |
148 |
258 |
119 |
|
DN200 |
165 |
240 |
168 |
332 |
148 |
|
DN250 |
201 |
286 |
205 |
395 |
167 |
|
DN300 |
234 |
309 |
225 |
425 |
182 |
|
DN350 |
302 |
309 |
242 |
528 |
220 |
|
DN400 |
335 |
361 |
280 |
616 |
262 |
|
DN450 |
363 |
393 |
378 |
728 |
330 |
|
DN500 |
398 |
427 |
378 |
728 |
330 |
|
DN600 |
457 |
492 |
462 |
876 |
406 |
